Application du commutateur de transfert externe du MultiPlus-II

4. Configuration

Dans cette section​:

4.1. Mise à niveau vers le micrologiciel VE.Bus S99

Les unités MultiPlus-II nécessitent un micrologiciel VE.Bus spécifique à l’application, identifié par le numéro de sous-version « .S99 ».

Procédure de mise à niveau :

  1. Téléchargez le fichier xxxyy.S99.vff à l’adresse https://professional.victronenergy.com/

  2. Installez le micrologiciel à l’aide de VEFlash, de l’application VictronConnect ou du portail VRM.

  3. Veillez à sélectionner le fichier xxxyy.S99.vff lors de la mise à niveau du micrologiciel.

  4. Répétez le processus pour toutes les unités MultiPlus-II.

Attention

MISE EN GARDE : N’utilisez jamais une unité MultiPlus-II avec un micrologiciel standard dans une application « Commutateur de transfert externe ». Le système se connectera alors à l’entrée CA et déclenchera probablement la protection de courant sur ce circuit de mesure uniquement.

4.2. Configuration du système VE.Bus

Utilisez le logiciel « VE.Bus System Configurator » pour configurer le système.

Procédure de configuration

  1. Configurez tous les maîtres de phase du groupe d’entrées CA 1.

  2. Configurez tous les esclaves du groupe d’entrées CA 2.

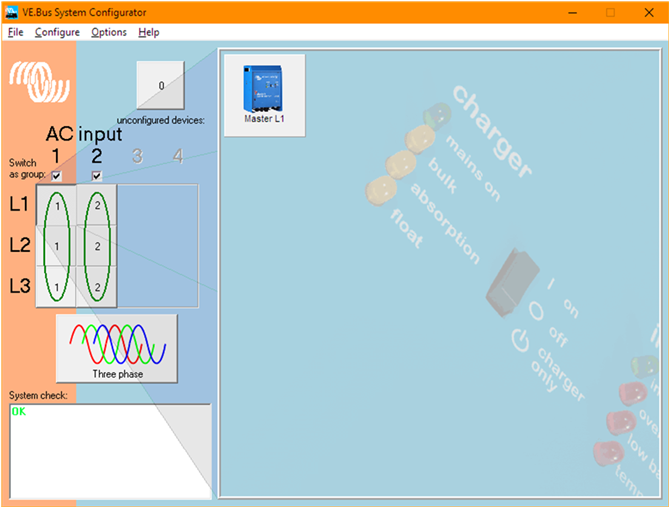

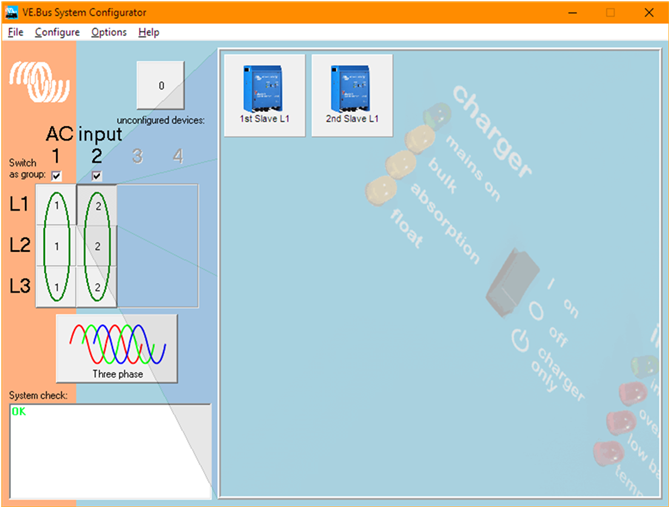

Reportez-vous aux captures d’écran suivantes.


4.3. Configuration du MultiPlus-II

Utilisez « VEConfigure » pour configurer chaque unité MultiPlus-II.

Procédure de configuration :

  1. Assurez-vous que la version « S99 » du micrologiciel est installée.

  2. Accédez à l’onglet « Général ».

  3. Pour toutes les unités maîtres de phase, réglez le « Courant nominal de la sonde de courant » sur 100 ou 400 A, correspondant au courant nominal de la sonde de courant.

  4. Pour toutes les unités esclaves, réglez le « Courant nominal de la sonde de courant » sur 100 A, indépendamment du courant nominal de la sonde de courant.

  5. Accédez à l’onglet « Réseau ».

  6. Pour toutes les unités, réglez le « Code pays/réseau standard » sur « Aucun ».

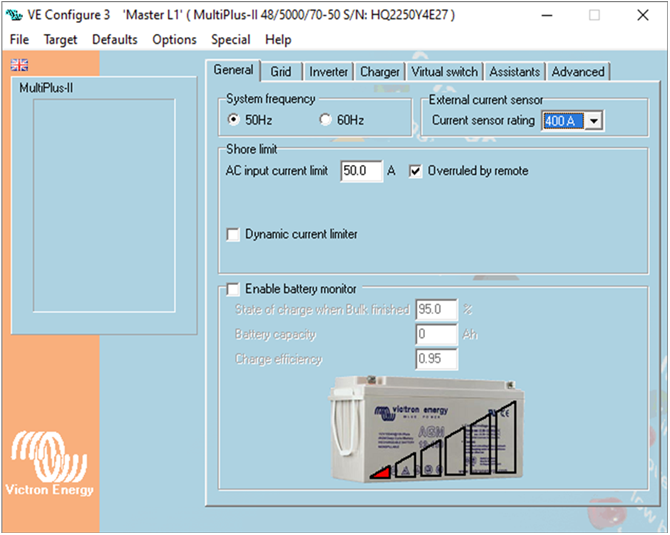

Reportez-vous à la capture d’écran suivante.


4.4. Version de Venus OS

Si un dispositif GX est utilisé, il doit être mis à jour à la version 3.33 ou ultérieure de Venus OS.

4.5. Fonction de démarrage/arrêt du générateur du dispositif GX.

Pour un transfert ininterrompu, nous recommandons d’utiliser la fonction de démarrage/arrêt du générateur de nos dispositifs GX, incluant la fonction de refroidissement.

Cela fonctionne ainsi :

Lorsque le système reçoit le signal d’arrêt du générateur, le convertisseur prend d’abord en charge le consommateur. Ce n’est qu’après cette étape et la période de refroidissement configurée que le générateur s’arrête. Cela rend le temps d’ouverture exact du contacteur sans importance, garantissant un transfert instantané (0 ms) sans interruption.

En revanche, si l’on arrête d’abord le générateur et que l’on laisse le convertisseur gérer le transfert après avoir détecté une chute de tension ou de fréquence, le changement sera plus lent, quelle que soit la vitesse du contacteur.

Pour plus de détails sur la fonction de démarrage/arrêt du générateur des dispositifs GX et leur intégration avec DSE, ComAp et d’autres contrôleurs de générateur, veuillez consulter le chapitre 17 du manuel GX.
