2. Fonctionnalité
Dans cette section:
Le commutateur de transfert externe remplace le commutateur de transfert CA interne de chaque unité MultiPlus-II du système. Le système fonctionne pratiquement de la même manière qu’un système utilisant des commutateurs de transfert CA internes.
Les fonctions telles que la fonctionnalité onduleur, la limite du courant d’entrée CA, PowerControl et PowerAssist restent actives.

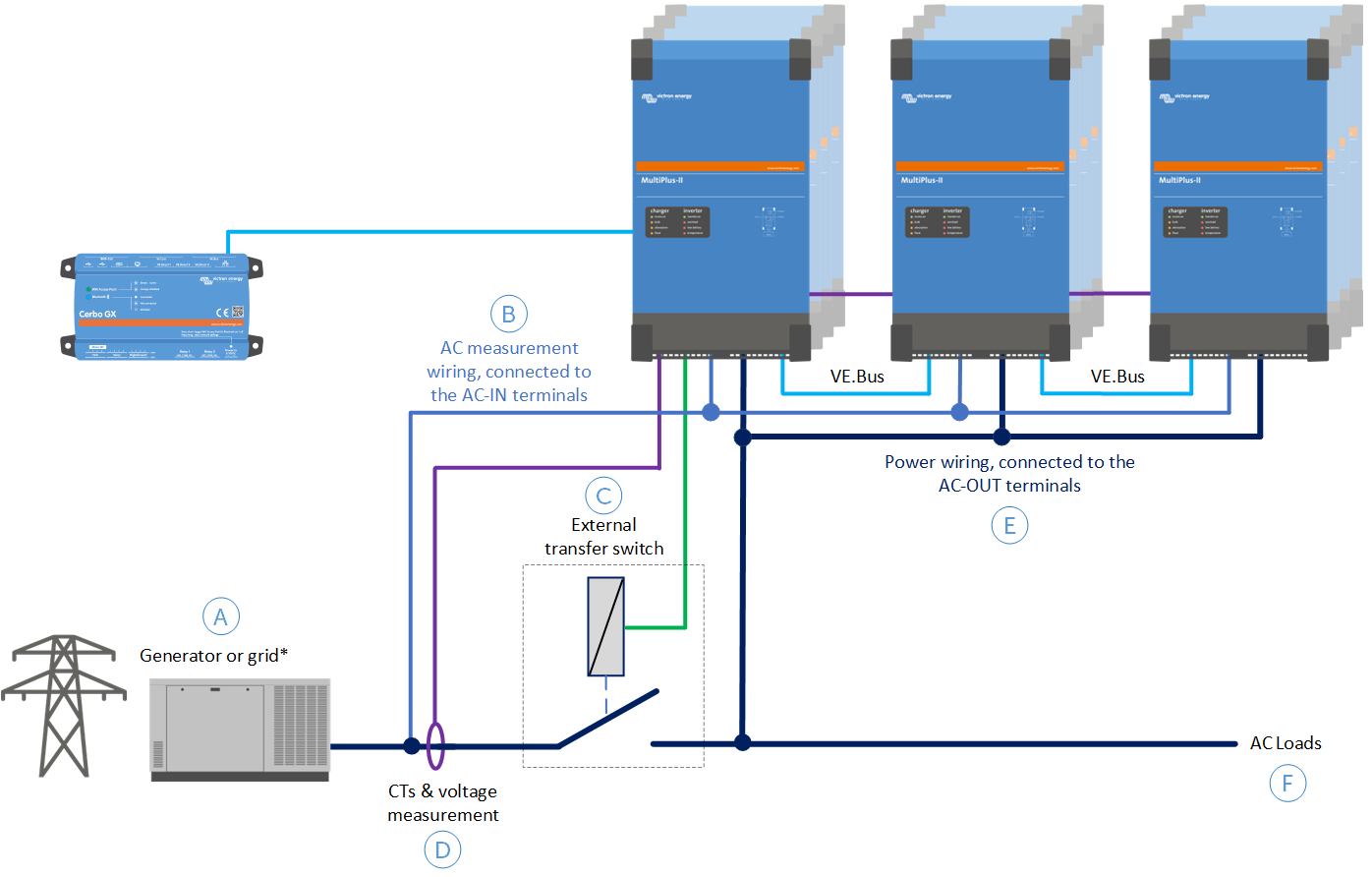

2.1. Schéma d’une seule ligne
| ||
A | Générateur | |
B | Câblage de mesure de la tension CA, connecté aux bornes AC-IN du MultiPlus-II | |
C | Commutateur de transfert externe | |
D | Transformateurs de courant (TC) et fils de mesure de la tension CA | |
E | Câblage d’alimentation connecté aux bornes AC-OUT du MultiPlus-II | |
F | Consommateurs CA | |
