Application du commutateur de transfert externe du MultiPlus-II

3. Installation

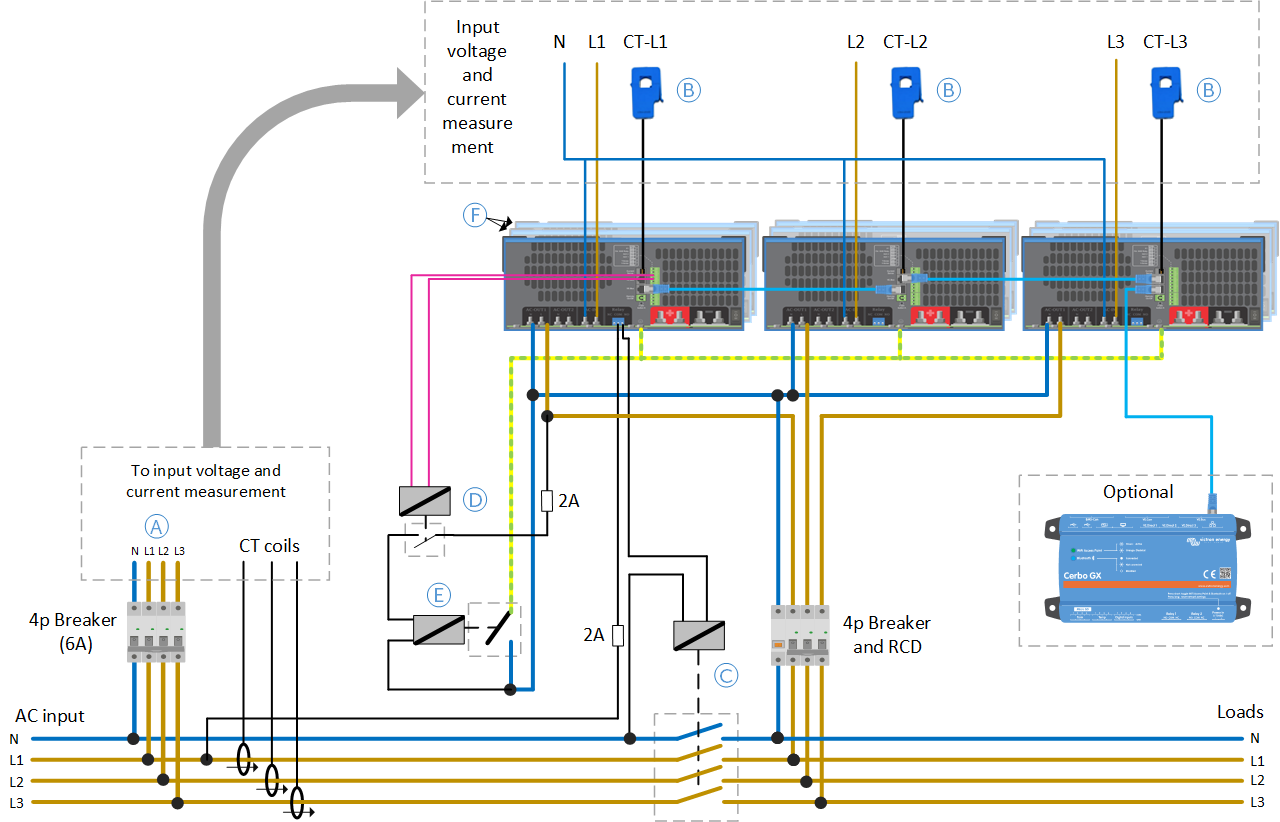

Dans cette section​:

A

Fils de mesure de la tension CA, connecté aux bornes AC-IN du MultiPlus-II.

B

Transformateurs de courant pour le MultiPlus-II, connectés aux bornes pour transformateur de courant du MultiPlus-II.

C

Commutateur de transfert externe, commandé par les bornes du relais programmable du MultiPlus-II (relais AUX).

D

Relais d’aide mise à la terre, commandé par les bornes du relais de mise à la terre externe du MultiPlus-II.

E

Relais de mise à la terre, commandé par le relais d’aide de mise à la terre.

F

Des unités MultiPlus-II supplémentaires peuvent être mises en parallèle sur chaque phase en connectant leurs bornes AC-OUT et VE.Bus.

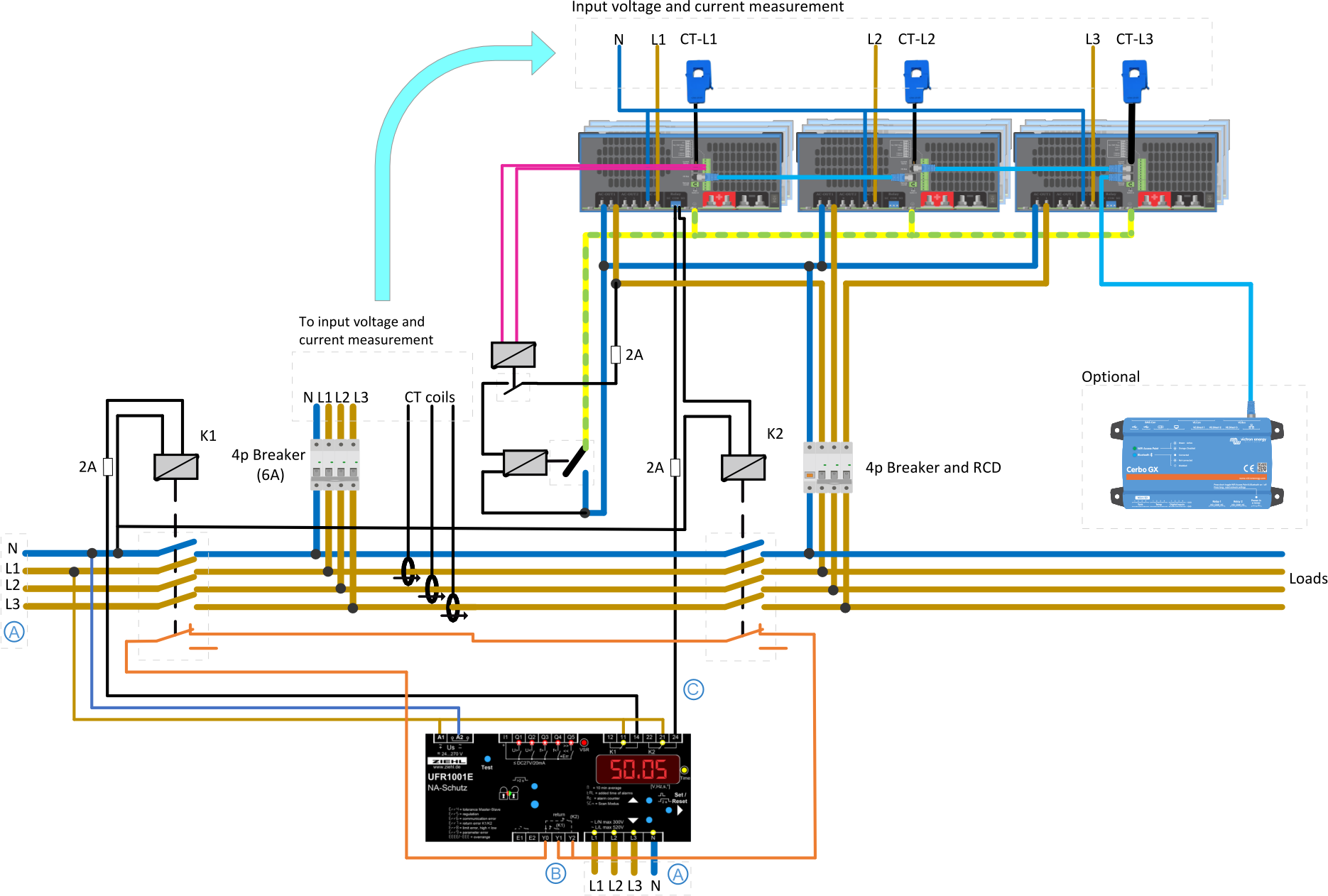

Pour le schéma grandeur réelle, consultez la section Schéma de câblage.

Avertissement

Les systèmes parallèles et multiphasés sont complexes. Nous déconseillons aux installateurs non formés ou inexpérimentés de travailler sur ces systèmes.

Avant la mise sous tension initiale du système, vérifiez à nouveau l’ensemble du câblage. Un erreur de câblage peut endommager les unités MultiPlus-II.

3.1. Mesure de la tension CA

L’entrée CA du MultiPlus-II fonctionne comme une entrée de mesure. Comme le relais de rétroalimentation interne n’est pas utilisé, les fils peuvent être relativement fins, des fils de 1,5 mm² sont suffisants.

Procédure de branchement :

  1. Reliez les bornes AC-IN du MultiPlus-II à l’alimentation CA du générateur.

  2. Pour les unités en parallèle, connectez uniquement l’unité maître (de chaque phase) à la borne AC-IN et laissez les bornes AC-IN des unités esclaves non connectées.

  3. Utilisez un disjoncteur quadripolaire de 6 A pour fusibler les fils de phase et de neutre.

3.2. Transformateur de courant

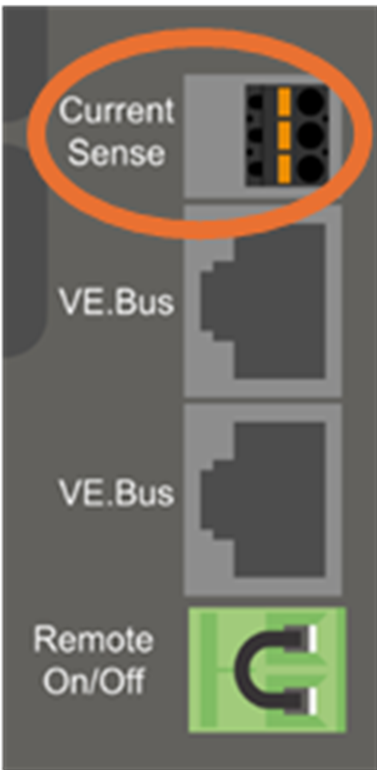

Les transformateurs de courant de chaque phase (L1, L2 et L3) sont connectés aux entrées « Détection de courant » des unités MultiPlus-II maîtres des phases respectives :

Procédure de branchement :

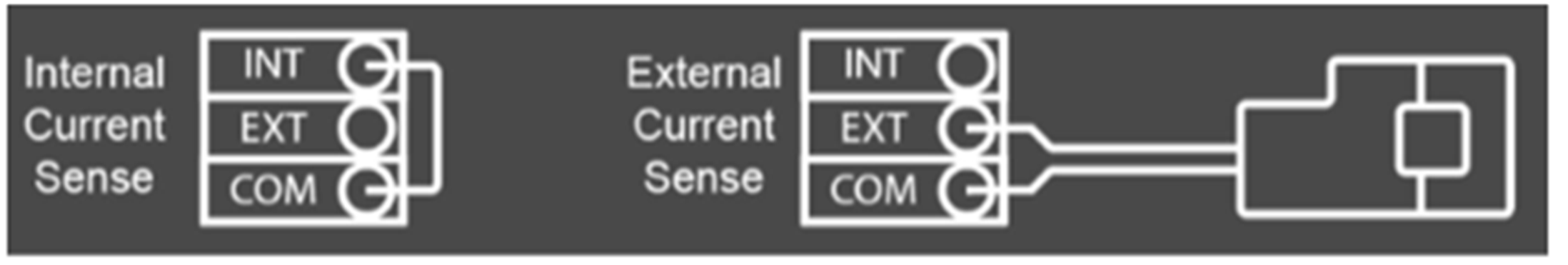

  1. Retirez le cavalier entre les bornes INT et COM.

  2. Branchez le fil rouge du capteur sur la borne EXT et le fil blanc du capteur sur la borne COM.

  3. Veillez à ce que la direction du fil à travers la sonde de courant suive la flèche pointant du générateur vers le MultiPlus-II.


Remarques importantes :

  • Évitez d’acheminer le câblage de la sonde de courant parallèlement et à proximité du câblage d’alimentation CA, du câblage de signal ou du câblage VE.Bus afin d’éviter toute interférence entre les signaux.

  • Le transformateur de courant de 400 A a une résolution de détection de courant réduite, en particulier pour les faibles courants.

Transformateurs de courant compatibles :

  • CRT12XXXXXX : Transformateur de courant 100 A:50 mA pour MultiPlus-II - extrémité filaire (disponible en longueur de câble de 1,5 et 20 m).

  • CTR140050100 : Transformateur de courant 400 A:50 mA pour MultiPlus-II (10 m) - extrémité filaire (le câblage de la sonde de courant peut être prolongé jusqu’à 20 m en utilisant un fil de 0,75 mm²).

  • CRT11XXXXXXX : Transformateur de courant 100 A:50 mA pour MultiPlus-II - connecteur jack (pour les anciennes unités MultiPlus-II, disponible en longueur de 1,5 ou 20 m).

Pour plus d’informations, voir : https://www.victronenergy.fr/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Relais de terre

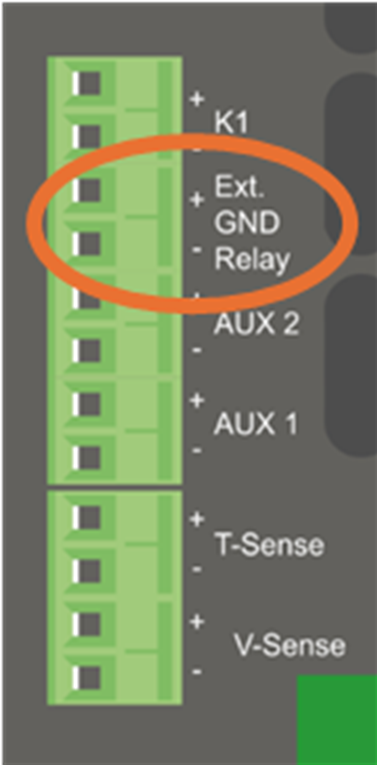

Le signal de commande du relais de terre est fourni par les bornes « Ext GND Relay » du MultiPlus-II de l’unité maître de la phase L1 via un relais d’aide.

Comme le signal de sortie « Ext GND Relay » est limité à 24 V/200 mA, un relais d’aide avec une bobine de 24 V doit être utilisé pour commuter le relais de terre réel.

La valeur nominale du relais de terre doit correspondre à la puissance totale du convertisseur du système.

Procédure de branchement :

  1. Reliez les bornes de la bobine du relais d’aide aux bornes « Ext. GND Relay » du MultiPlus-II.

  2. Reliez les bornes d’alimentation du relais d’aide à la borne AC-OUT L du MultiPlus L1 et à l’une des bornes de la bobine du relais de terre. Fusiblez ce fil avec un fusible de 2 A.

  3. Reliez la borne restante de la bobine du relais de terre à la borne AC-OUT N du MultiPlus-II L1.

  4. Reliez les bornes d’alimentation du relais de terre entre les bornes GND et AC-OUT N du MultiPlus-II.


3.4. Commutateur de transfert externe

Il est possible d’utiliser n’importe quel contacteur standard.

Étant donné que le courant du convertisseur passe par les sorties CA des unités MultiPlus-II, veillez à ce que le câblage du contacteur de transfert externe soit correctement dimensionné et symétrique.

Procédure de branchement :

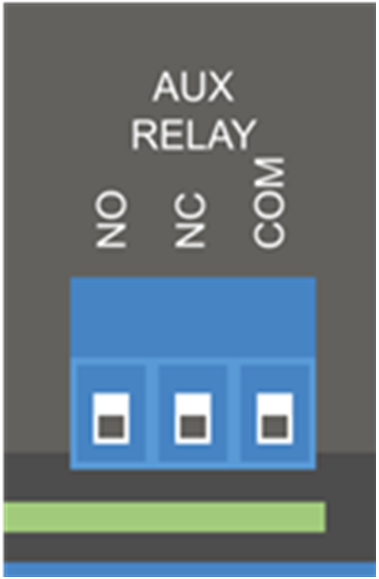

  1. Reliez la bobine du contacteur directement aux bornes NO et COM des bornes « AUX RELAY » du MultiPlus-II de l’unité maître de la phase L1. Fusiblez ce fil avec un fusible de 2 A.

  2. Reliez un côté des bornes d’alimentation du contacteur au générateur.

  3. Reliez l’autre côté des bornes d’alimentation du contacteur aux bornes AC-OUT ou aux unités MultiPlus-II et aux consommateurs CA.

  4. Protégez le câblage de sortie CA à l’aide d’un disjoncteur adapté à la charge prévue et au calibre des fils. Fusiblez le câblage de phase et le câblage neutre.
