4. Configuration
Une fois les branchements électriques réalisés et le contrôleur de batterie mis sous tension, il doit être configuré afin d’être adapté au système dans lequel il est utilisé.
La configuration peut se faire à travers l’application VictronConnect.
Ce chapitre décrit comment configurer le contrôleur de batterie en réglant les paramètres de base. Pour connaître tous les paramètres et fonctions, consultez le chapitre Totalité des Fonctions et Paramètres.
4.1. Comment modifier les paramètres ?
4.1.1. Application VictronConnect
L’application VictronConnect peut être utilisée pour modifier tous les paramètres et pour mettre à jour le micrologiciel.
Les différentes manières de se connecter au contrôleur de batterie :
Localement à travers la fonction Bluetooth intégrée.
Localement à travers l’USB en utilisant l’interface VE.Direct-USB branché sur le port VE.Direct.
À distance via un dispositif GX, en utilisant la fonction « Remote » de VictronConnect. Pour plus d’informations, voir le chapitre VictronConnect-Remote dans le manuel de l’application VictronConnect.
Comment se connecter au contrôleur de batterie avec l’application VictronConnect :
Ouvrez l’application VictronConnect.
Assurez-vous que le contrôleur de batterie est sous tension.
Vérifiez que le contrôleur de batterie apparait dans la liste des appareils dans l’onglet « Local » ou « VRM ».
Cliquez sur le contrôleur de batterie.
En cas de connexion par Bluetooth ; saisissez le code PIN par défaut : 000000. Une fois le code par défaut saisi, l’application VictronConnect vous demandera de modifier le code PIN. Cela permet d’éviter des connexions non autorisées à l’avenir. Nous vous recommandons de modifier le code PIN lors de la première installation. Vous pouvez le faire dans l’onglet Infos du produit. Consultez le paragraphe Modification du code PIN.
Si la connexion est établie, le voyant Bluetooth reste allumé.
Pour consulter et/ou modifier les paramètres du contrôleur de batterie, accédez à la page des paramètres en cliquant sur l’icône de roue dentée
en haut à droite de l’écran d’accueil.

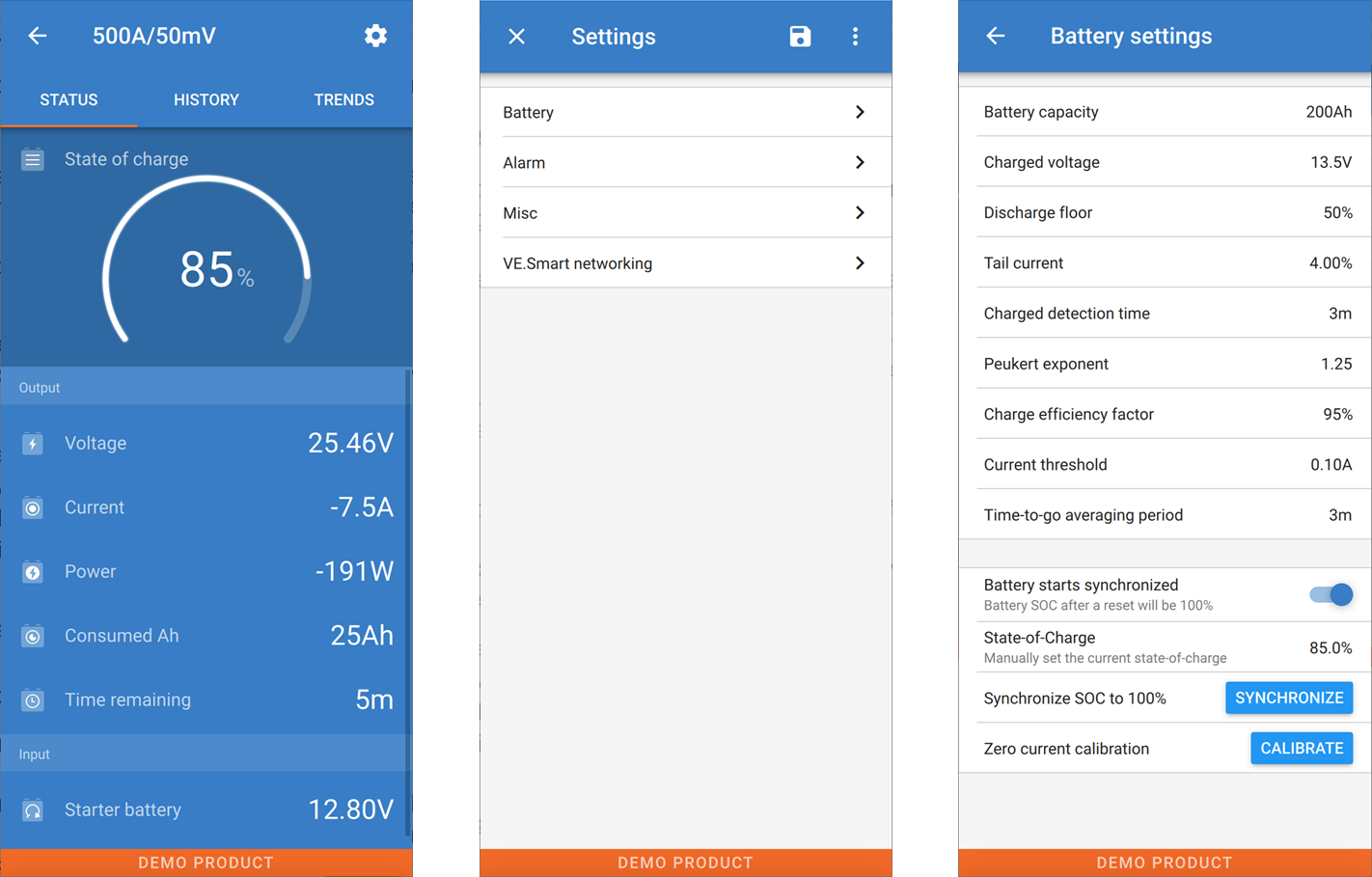

Écrans de surveillance et de configuration du contrôleur de batterie dans l’application VictronConnect.
Astuce
Remarque : ce manuel ne porte que sur les éléments spécifiques au contrôleur de batterie. Pour des renseignements plus généraux concernant l’application VictronConnect — comment l’utiliser, où la télécharger ou comment se connecter — consultez la page produit et le manuel de l’application VictronConnect.
4.2. Mise à jour du micrologiciel
Lors d’une nouvelle installation, il est recommandé de mettre à jour le micrologiciel du contrôleur de batterie. Si une version plus récente est disponible, l’application VictronConnect vous l’indiquera dès qu’une connexion sera établie avec le contrôleur de batterie.
Note
Notez que le micrologiciel ne peut être mis à jour que via l’application VictronConnect. L’application doit être à jour pour pouvoir accéder au dernier micrologiciel.
Pour vérifier si le micrologiciel est à jour ou pour le mettre à jour manuellement, connectez-vous au contrôleur de batterie en utilisant l’application VictronConnect et suivez les étapes ci-dessous :
Accédez aux paramètres du produit en cliquant sur l’icône de roue dentée
dans le coin supérieur droit de l’écran d’état du produit.Cliquez sur l’icône des 3 points
dans le coin supérieur droit de l’écran des paramètres.Sélectionnez « Infos du produit » dans le menu contextuel
La version micrologicielle s’affichera. Elle indiquera s’il s’agit de la version micrologicielle la plus récente (ou pas). Si une version plus récente est disponible, un bouton de mise à jour « UPDATE » s’affichera.
Pour mettre à jour le micrologiciel, appuyez sur le bouton « UPDATE ».
4.3. Effectuer le paramétrage essentiel
Les paramètres par défaut du contrôleur de batterie sont adaptés aux batteries plomb, comme les batteries AGM, à électrolyte gélifié, OPzV ou OPzS.
La plupart des paramètres peuvent être laissés par défaut. Mais quelques paramètres doivent être modifiés. Il s'agit des paramètres suivants :
Capacité de la batterie.
Tension de pleine charge.
La fonctionnalité de l'entrée auxiliaire (le cas échéant).
État de charge ou démarrage synchronisé.
Note
Si des batteries au lithium (ou des batteries ayant des chimies différentes) sont utilisées, certains paramètres supplémentaires doivent être modifiés.
Configurez d’abord les paramètres essentiels décrits dans ce paragraphe, puis consultez le paragraphe suivant pour les paramètres spécifiques aux batteries au lithium.
Note
Pour davantage de renseignements concernant ces paramètres ou tout autre, consultez le chapitre Totalité des Fonctions et Paramètres.
4.3.1. Configurer le paramètre de capacité de la batterie
Dans l’application VictronConnect, consultez : Paramètres > Batterie.
Par défaut, le contrôleur de batterie est configuré sur 200 Ah. Modifiez cette valeur pour qu’elle corresponde à la capacité de votre batterie. Pour les batteries au plomb, nous vous recommandons de saisir la valeur nominale pour 20 heures (C20).
4.3.2. Configurez la valeur de tension de pleine charge
Dans l’application VictronConnect, consultez : Paramètres > Batterie > Tension de pleine charge.
Même si le contrôleur de batterie détecte automatiquement la tension, c’est toujours mieux de vérifier si ce paramètre est correctement configuré.
Voici les valeurs de « tension de pleine charge » recommandées pour les batteries au plomb :
Tension de batterie nominale | Paramètre de tension de pleine charge recommandée |
|---|---|
12 V | 13,2 V |
24 V | 26,4 V |
36 V | 39,6 V |
48 V | 52,8 V |
Pour plus d’informations, voir également le chapitre Tension de pleine charge.
4.3.3. Configurez l’état de charge
Dans l’application VictronConnect, consultez : Paramètres > Batterie > Démarrage de batterie synchronisé.
Si ce paramètre est défini sur ON, le contrôleur de batterie considérera qu’il est synchronisé au démarrage, avec un état de charge de 100 %. S'il est défini sur OFF, le contrôleur de batterie considérera qu’il n’est pas synchronisé au démarrage, donnant un état de charge inconnu jusqu'à la première synchronisation réelle.
Uniquement avec VictronConnect : la valeur initiale de l’état de charge peut également être configurée manuellement. Par défaut, elle est de 100 %, mais elle peut être réglée sur une valeur différente si vous le souhaitez. Consultez Paramètres > Batterie > État de charge.
4.3.4. Configurez la fonction d'entrée auxiliaire
Dans l’application VictronConnect, consultez : Paramètres > Divers > Entrée auxiliaire.
Ce paramètre permet de configurer la fonction de l'entrée auxiliaire sur :
Batterie de démarrage - Pour superviser la tension d'une deuxième batterie.
Point médian – Pour mesurer le point médian d'un banc de batteries.
Température - Pour mesurer la température de la batterie à l’aide de la sonde de température (en option).
Aucun - L’entrée auxiliaire n’est pas utilisée.
4.4. Effectuer les paramètres pour les batteries au lithium (si nécessaire)
LiFePO4 (phosphate de lithium-fer ou LFP) est la chimie de batterie au lithium la plus utilisée Les paramètres d'usine par défaut s'appliquent généralement aux batteries LFP, en dehors des paramètres suivants :
Courant de queue.
Exposant de Peukert.
Efficacité de charge.
Plancher de décharge.
Courant de queue
Dans VictronConnect, consultez : Paramètres > Batterie > Courant de queue.
Certains chargeurs de batteries au lithium suspendent la charge si le courant de charge chute en dessous d'une valeur prédéterminée. Le courant de queue doit être paramétré avec une valeur supérieure à ce seuil.
Exposant de Peukert
Dans VictronConnect, consultez : Configuration > Batterie > Exposant de Peukert.
Si elles sont soumises à des taux de décharge élevés, les batteries au lithium sont plus performantes que les batteries au plomb. Configurez l’exposant de Peukert sur 1,05 sauf si le fournisseur de la batterie conseille une autre valeur.
Efficacité de charge
Dans VictronConnect, consultez : Configuration > Batterie > Facteur d’efficacité de charge.
L’efficacité de charge des batteries au lithium est largement supérieure à celle des batteries au plomb. Nous vous recommandons de configurer l’efficacité de charge à 99 %.
Plancher de décharge
Dans VictronConnect, consultez : Configuration > Batterie > Plancher de décharge.
Ce paramètre est utilisé pour calculer l’autonomie restante, et il est défini par défaut sur 50 % pour les batteries au plomb. Cependant, les batteries au lithium sont généralement déchargées bien plus profondément qu’à 50 %. Le plancher de décharge peut être établi à une valeur comprise entre 10 et 20 %, sauf si le fournisseur de la batterie conseille une autre valeur.
Avertissement
Avertissement important
Les batteries au lithium sont chères et elles peuvent être endommagées de manière irrémédiable en raison d'un excès de décharge ou charge. Les dommages dus à une décharge profonde peuvent survenir si de petites charges consommatrices déchargent lentement la batterie alors que le système n'est pas utilisé. Ces charges peuvent être par exemple des systèmes d'alarme, des courants de veille de charges CC et du courant de rappel absorbé ou des régulateurs de charge.
Un courant de décharge résiduel est particulièrement dangereux si le système a été entièrement déchargé complètement jusqu'à ce qu'un arrêt survienne en raison d'une tension faible sur une cellule. À cet instant, l'état de charge peut être aussi bas que 1 %. La batterie au lithium sera endommagée si la réserve de courant est extraite de la batterie. Ce dommage peut être irréversible.
Par exemple, un courant résiduel de 1 mA peut endommager une batterie de 100 Ah si la batterie est laissé à l’état déchargé pendant pendant plus de 40 jours (1 mA x 24 h x 40 jours = 0,96 Ah).
Le contrôleur de batterie tire <12mA d’une batterie. L'alimentation positive doit donc être interrompue si un système de batteries au lithium-ion est laissé sans surveillance suffisamment longtemps pour que le courant puisé par le contrôleur décharge entièrement la batterie.
En cas de doute quant à un risque d’appel de courant résiduel, isolez la batterie en ouvrant l’interrupteur de batterie, en retirant le(s) fusible(s) de la batterie ou en déconnectant le pôle positif de la batterie si le système n’est pas utilisé.
4.5. Configuration pour utilisation en tant que compteur CC
Dans les paramètres du contrôleur de batterie de VictronConnect, accédez aux paramètres « Divers » et sélectionnez « Compteur d’énergie CC » dans le menu déroulant Mode du contrôleur. Une fois sélectionné, vous pouvez choisir dans quelle application le compteur d’énergie CC est utilisé.
Pour plus d’informations, voir également le chapitre Mode Contrôleur.
