3. Installation
3.1. Que contient l’emballage ?
SmartShunt | ||
Deux câbles rouges de 1,5 m avec fusible. |
3.2. Montage du SmartShunt
Le SmartShunt présente une protection IP21, ce qui signifie qu’il n'est pas étanche et qu'il doit être installé dans un endroit sec.
Le SmartShunt dispose de deux orifices de 5,5 mm destinés au montage et situés à la base du SmartShunt. Les orifices peuvent être utilisés pour visser ou boulonner le SmartShunt sur une surface dure (vis non incluses).
Pour l’emplacement précis des orifices de montage, consultez les schémas de dimension se trouvant dans l’annexe de ce manuel.

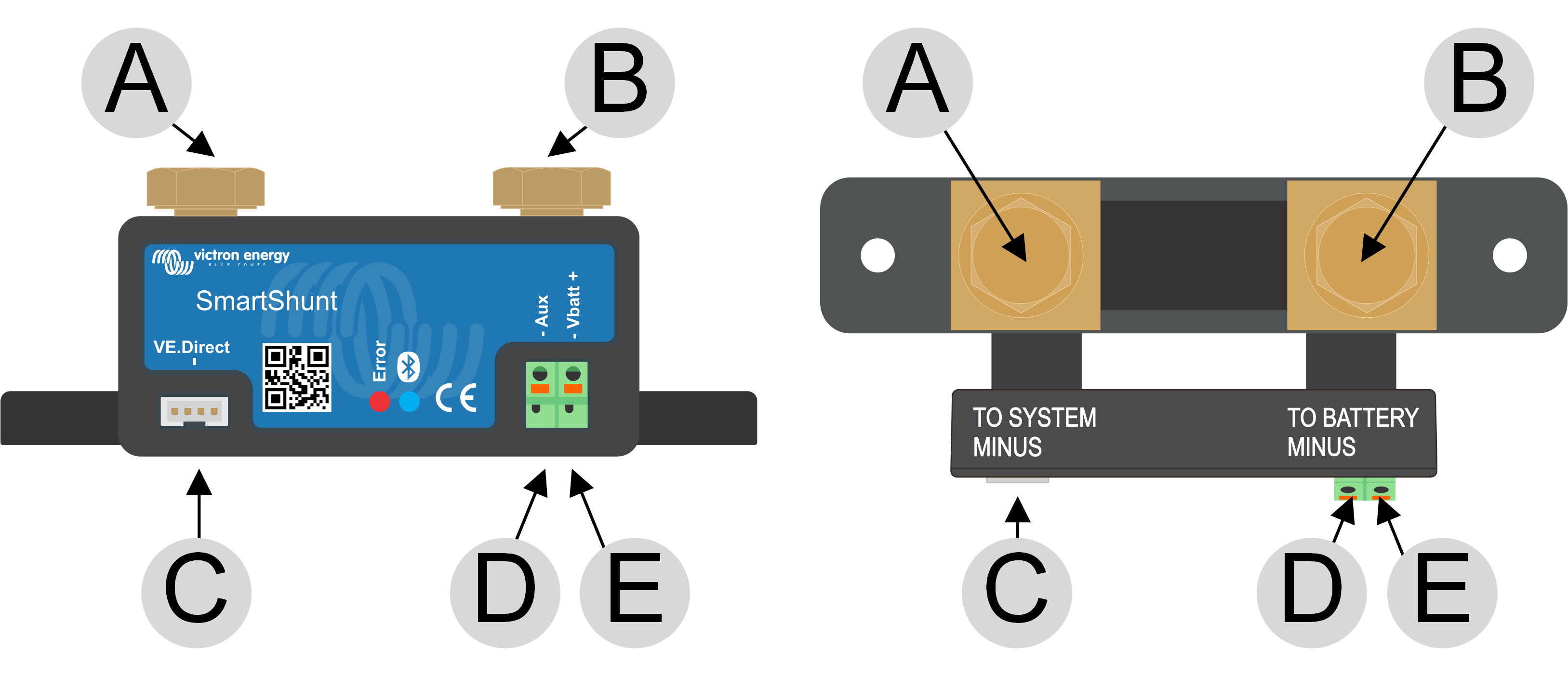

3.3. Vue d'ensemble des connexions
# | Connexion du SmartShunt | Type de borne |
---|---|---|
A | LOAD MINUS (pôle négatif de la consommation) | Boulon M10 |
B | BATTERY MINUS (pôle négatif de la batterie) | Boulon M10 |
C | VE.Direct | Borne VE.Direct |
D | Aux | Cosse à anneau M10 |
E | Vbatt+ | Cosse à anneau M10 |
3.4. Connexions électriques principales.
Procédure de branchement :
Raccordez la borne négative de la batterie au boulon M10 sur le côté « BATTERY MINUS » du shunt. Serrez le boulon du shunt avec un couple maximal de 21 Nm.
Notez qu’aucune autre connexion ne doit être effectuée sur ce côté-ci du shunt ou sur la borne négative de la batterie. Toutes les charges ou chargeurs branchés sur ce point ne seront pas inclus dans le calcul de l'état de charge de la batterie.
Raccordez la borne négative du système électrique au boulon M10 sur le côté « SYSTEM MINUS » du shunt. Serrez le boulon du shunt avec un couple maximal de 21 Nm. Assurez-vous que les bornes négatives de tous les consommateurs CC, des convertisseurs, des chargeurs de batterie, des chargeurs solaires et de toutes autres sources de charge sont branchées « après » le shunt.
Jusqu'en 2020, le point de connexion SYSTEM MINUS était étiqueté LOAD MINUS.
Branchez la broche de la férule du câble rouge avec fusible sur le shunt en poussant la broche dans la borne Vbatt +.
Branchez la cosse M10 du câble rouge avec fusible sur la borne positive de la batterie.
À présent, le contrôleur de batterie est sous tension. , le voyant Bluetooth commence à clignoter et le Bluetooth fonctionne.
Pour être entièrement opérationnel, le contrôleur de batterie doit être configuré. À cette fin, consultez le chapitre Configuration.
Si le contrôleur de batterie va être utilisé pour superviser une deuxième batterie, le point médian d’un parc de batteries ou la température de la batterie, consultez l’un des trois paragraphes suivants pour connaître la procédure à suivre, puis consultez le chapitre Configuration.
3.5. Connexions électriques auxiliaires
Outre la surveillance complète du parc de batteries principal, un deuxième paramètre peut également être supervisé. Il peut s'agir des valeurs suivantes :
La tension d’une deuxième batterie, comme par exemple une batterie de démarrage.
Le point médian d’un parc de batteries.
La température de la batterie.
Ce chapitre décrit comment brancher la connexion Aux en fonction des trois options susmentionnées.
3.5.1. Connexion auxiliaire destinée à la supervision de la tension d'une deuxième batterie
A utiliser pour surveiller la tension d’une deuxième batterie, telle qu’une batterie de démarrage ou auxiliaire.
Procédure de branchement :
Vérifiez que le pôle négatif de la deuxième batterie est branché sur le côté SYSTEM MINUS du shunt.
Branchez la broche de la férule du deuxième câble rouge avec fusible sur le shunt en poussant la broche dans la borne Aux.
Branchez la cosse M10 du deuxième câble rouge équipé d’un fusible sur la borne positive de la deuxième batterie.
3.5.2. Connexion auxiliaire destinée à la supervision du point médian d'un parc de batteries
À utiliser avec un parc de batteries composé de plusieurs batteries raccordées en série ou en série/parallèle pour créer un parc de batteries de 24 V ou 48 V.
Procédure de branchement :
Branchez la broche de la férule du deuxième câble rouge avec fusible sur le shunt en poussant la broche dans la borne Aux.
Branchez la cosse M10 du deuxième câble rouge équipé d’un fusible sur la borne positive du point médian.
Pour de plus amples renseignements sur la supervision du point médian et pour des schémas supplémentaires sur le câblage d’un parc de batteries, consultez le chapitre Contrôle de la tension médiane.
3.5.3. Connexion auxiliaire destinée à la supervision de la température
À utiliser pour surveiller la température d’une batterie via la sonde de température pour BMV-712 Smart et BMV-702 (non incluse). Cette sonde de température doit être achetée séparément. Attention : cette sonde de température n’est pas la même que celle incluse avec les convertisseurs/chargeurs Victron et certains chargeurs de batterie.
Procédure de branchement :
Branchez la broche de la férule du fil noir de la sonde de température en poussant la broche dans la borne Aux.
Branchez la broche de la férule du câble rouge en poussant la broche de la férule dans la borne Vbatt +.
Branchez la cosse du câble M10 de la sonde de température à la borne positive de la batterie.
Note
Veuillez noter que si vous utilisez la sonde de température, les deux câbles rouges équipés d’un fusible et qui proviennent du contrôleur de batterie ne sont pas nécessaires. La sonde de température remplacera ces câbles.
3.6. Branchement du dispositif GX
Si le système contient un dispositif GX tel qu’un Cerbo GX, le contrôleur de batterie peut être connecté au dispositif GX à l’aide d’un câble VE.Direct ou d’une interface VE.Direct vers USB.
Une fois raccordé, le dispositif GX peut être utilisé pour lire tous les paramètres de la batterie supervisée. Pour davantage de renseignements, consultez le chapitre Connexion à un dispositif GX et au portail VRM.

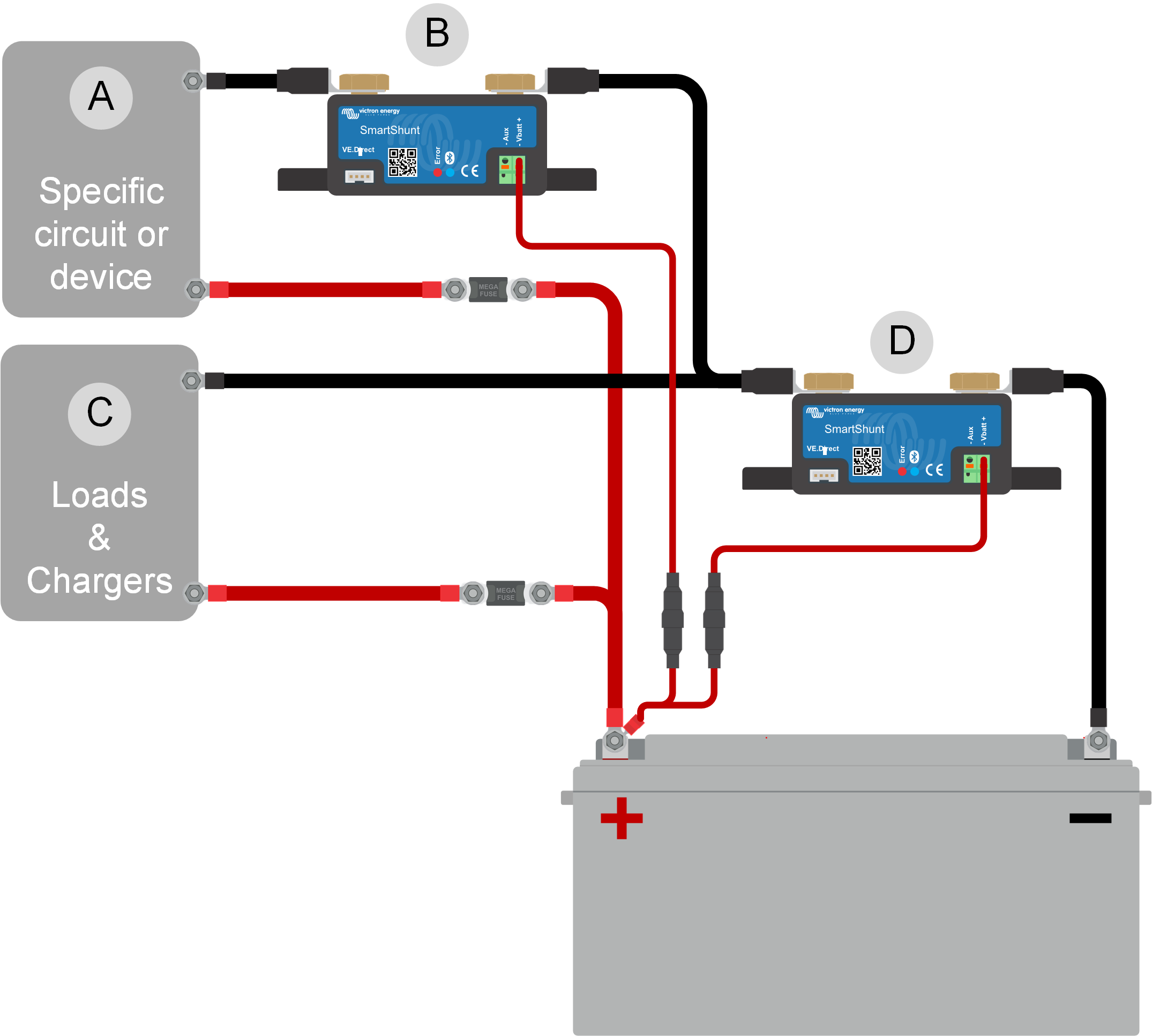

3.7. Câblage à utiliser en tant que compteur CC
Lorsque vous utilisez le contrôleur de batterie en tant que compteur CC, branchez-le à l’appareil ou au circuit qui doit être supervisé.
Note
Notez que le contrôleur de batterie doit également être configuré en tant que contrôleur CC en utilisant l'application VictronConnect avant qu’il soit utilisé en tant que contrôleur CC. Consultez le chapitre Configuration pour utilisation en tant que compteur CC.
Il est également possible d’avoir un contrôleur de batterie principal dans le système avec un contrôleur de batterie séparé ayant été configuré comme un compteur CC afin de superviser un appareil ou un circuit spécifique.
# | Description |
---|---|
A | Appareil CC ou circuit CC spécifique |
B | Contrôleur de batterie utilisé en tant que compteur CC |
C | Le reste du circuit CC |
D | Contrôleur de batterie utilisé en tant que contrôleur de batterie |
